交流二元繼電器插座安裝在繼電器組合架（柜）上，繼電器水平插入，并用自帶的鎖緊螺桿將插座鎖緊。

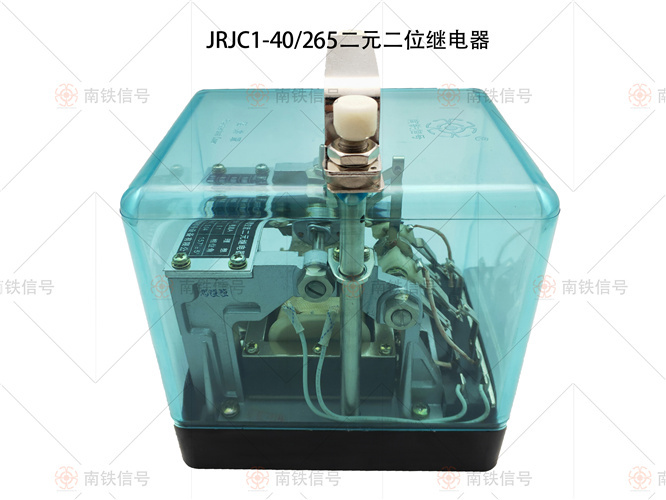

JRJC1-42/275、JRJC-40/265、JRJC-45/300型插入式交流二元繼電器主要用于礦山、地鐵等直流電氣牽引區段的50hz相敏軌道電路中，作為軌道電路接收端軌道繼電器使用，能夠可靠地反映軌道區段的占用和出清。

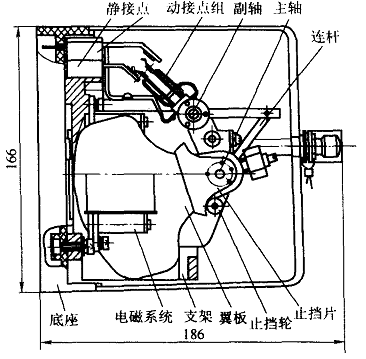

繼電器由翼板、電磁系統、接點系統、支架、底座、外罩等主要部件組成。

?  產品主要特點：

1、JRJC1-42/275、JRJC-40/265、JRJC-45/300型插入式交流二元繼電器主要用于礦山、地鐵等直流電氣牽引區段50Hz相敏軌道電路中，作為軌道電路接收端軌道繼電器使用，通過繼電器的可靠工作反應軌道電路出清或空閑，可靠不工作反映軌道電路占用。

2、動作可靠、性能穩定，使用壽命長。

3、具有可靠的頻率選擇性和相位選擇性。

4、有較強的抗干擾能力。

5、交流二元繼電器有動作靈活的翼板轉動系統、堅固的整體結構，不僅經久耐用、而且便于觀察、更換和維護。

?  產品外型尺寸：

JRJC1-42/275插入式交流二元繼電器繼電器外形尺寸：186 mm×130 mm×166 mm （長×寬×高） 。

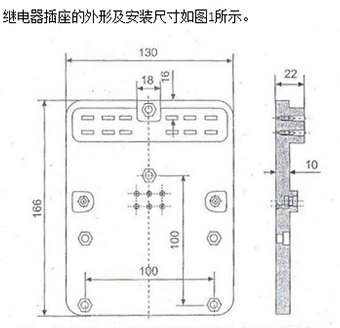

JRJC1-42/275插入式交流二元繼電器應安裝于配套插座上，繼電器插座外形尺寸：

166 mm×130 mm× 41.5 mm，安裝尺寸：100 mm×100 mm 。

JRJC-40/265、JRJC-45/300型插入式交流二元繼電器外形尺寸：200 mm×126mm× 165mm （長×寬×高）

JRJC-40/265、JRJC-45/300型插入式交流二元繼電器插座的外形及安裝尺寸：165mm ×126mm× 52mm （長×寬×高）。

?  產品安裝方式：

交流二元繼電器插座安裝在繼電器組合架（柜）上，繼電器水平插入，并用自帶的鎖緊螺桿將插座鎖緊。
